تعارف
لکیری موشن بال سکرو، ±0.01 ملی میٹر ریپیٹ ایبلٹی درستگی1 حاصل کرنا۔ ماڈیول 1050mm کے زیادہ سے زیادہ اسٹروک اور 1000mm/s کی رفتار کو سپورٹ کرتا ہے، جو 100W-400W سروو موٹرز اور 57-اسٹیپ موٹرز کے ساتھ مطابقت رکھتا ہے، جو تیز رفتار خودکار پروڈکشن لائنوں کے لیے مثالی ہے۔
مصنوعات کی جھلکیاں
1. بال سکرو ڈرائیو کا اصول
رولنگ رگڑ کو حاصل کرنے کے لیے نٹ کے اندر دوبارہ گردش کرنے والی گیندوں کا استعمال کرتا ہے، ٹرانسمیشن کی کارکردگی کو 90%3 سے زیادہ تک بڑھاتا ہے۔ سکرو شافٹ بجھانے کے علاج سے گزرتا ہے (HRC58-62) اور C3 درست پیسنے سے مائکرون سطح کی پوزیشننگ کے استحکام کو یقینی بناتا ہے۔
2. ڈوئل گائیڈ ریل سپورٹ سٹرکچر
لکیری موشن بال اسکرو کی خصوصیات 15 ملی میٹر-چوڑے لکیری گائیڈز (2 فی سیٹ) 41400N11 تک متحرک بوجھ کی گنجائش کے ساتھ، ایرو اسپیس کے ساتھ مل کر-زیادہ سے زیادہ سختی کے لیے گریڈ ایلومینیم بیس-وزن کے توازن کے لیے۔
3. ذہین چکنا کرنے والا نظام
پیٹنٹ شدہ سنگل-پوائنٹ چکنا کرنے والا ڈیزائن نٹ اور سلائیڈر دونوں کو برقرار رکھتا ہے، سروس لائف کو 50% تک بڑھاتا ہے، آپریٹنگ درجہ حرارت کی حد -10 ڈگری سے 60 ڈگری تک ہوتی ہے۔
تفصیلات کے پیرامیٹرز
لکیری موشن بال سکریوس کے فوائد
| موازنہ آئٹم | لکیری موشن بال سکرو | عام Trapezoidal سکرو |
|---|---|---|
| رگڑ کی قسم | رولنگ رگڑ | سلائیڈنگ رگڑ |
| ٹرانسمیشن کی کارکردگی | 90% سے زیادہ | 30%-40% |
| پوزیشننگ کی درستگی | انتہائی-اعلی، درستگی کا درجہ | عام، اوسط درستگی |
| آپریٹنگ شور | کم، ہموار آپریشن | اعلی، گرمی پیدا کرنے کا شکار |
| سروس کی زندگی | لمبا، کم سے کم لباس | مختصر، پہننے اور جام کرنے کا شکار |
| تیز رفتار-کارکردگی | تیز رفتار آپریشن کے لیے موزوں- | تیز رفتاری کے لیے موزوں نہیں۔ |
| بیک لیش کنٹرول | سختی سے پہلے-، صفر ردعمل | ردعمل کو مکمل طور پر ختم کرنا مشکل ہے۔ |
| درخواست کے منظرنامے۔ | CNC مشین ٹولز، ہیرا پھیری، آٹومیشن کا سامان، صحت سے متعلق مشینری | عام لفٹنگ، سادہ ٹرانسمیشن، کم-اسپیڈ نان-پریزین میکانزم |

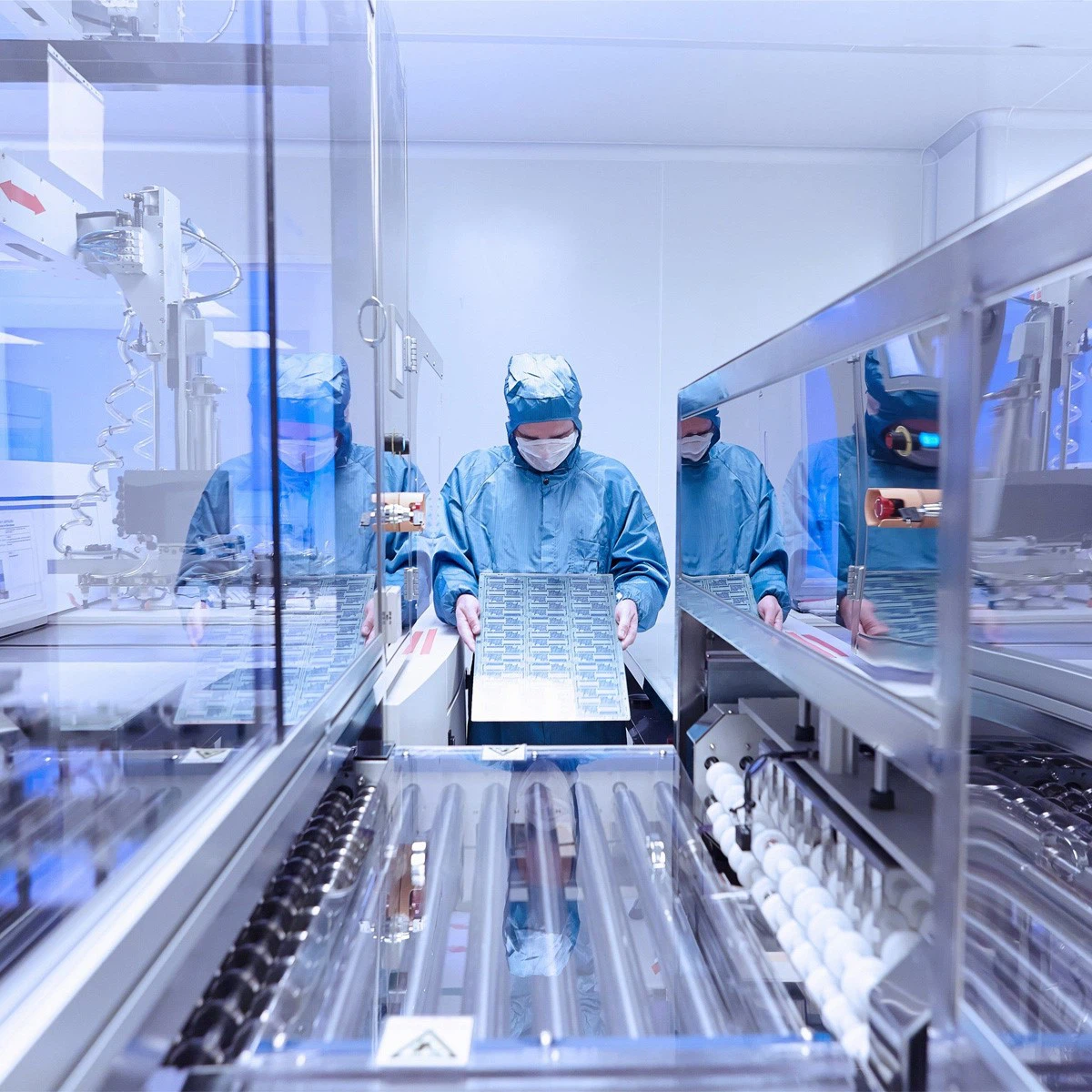

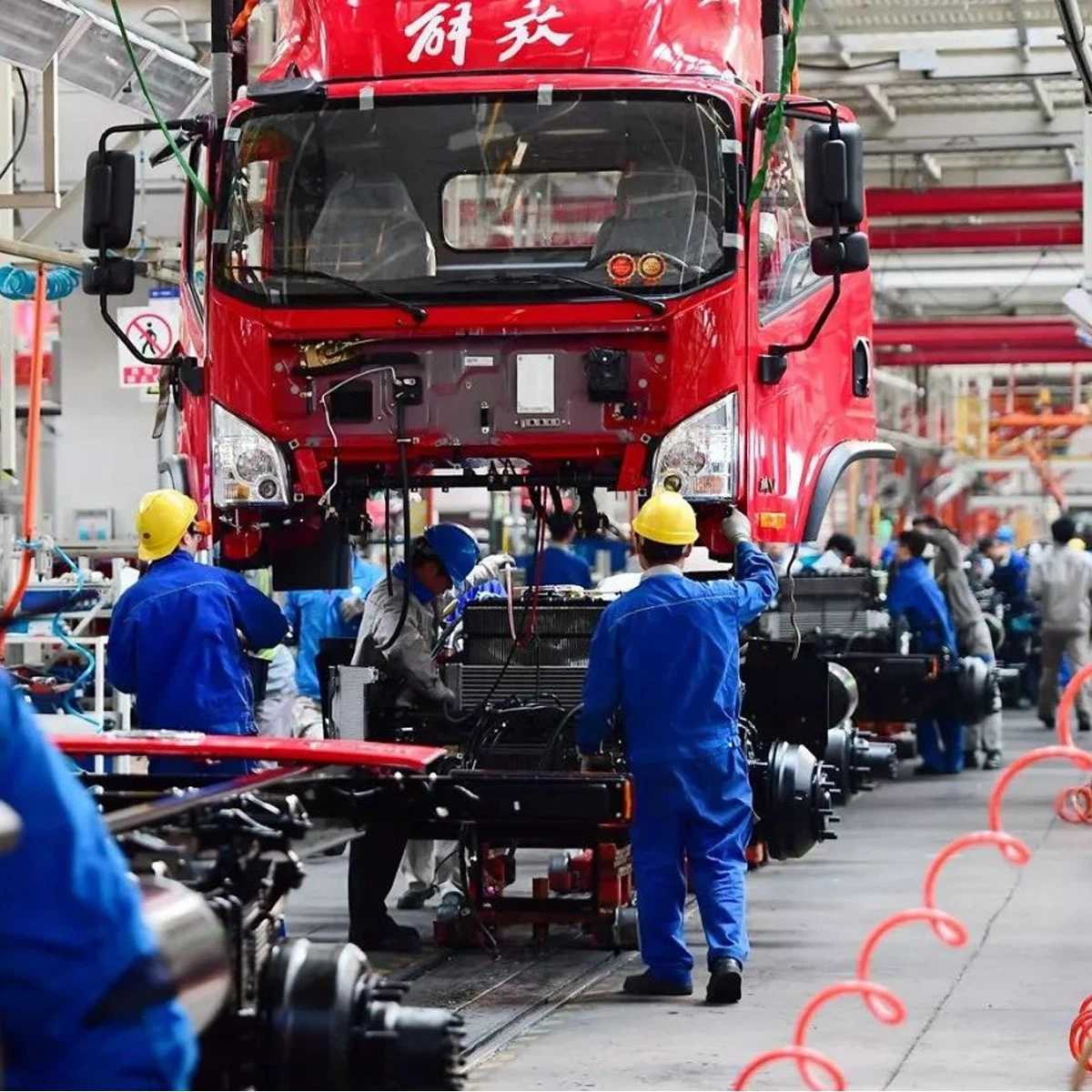

درخواست کے منظرنامے۔
مشینی صنعت
سروس سپورٹ
- وارنٹی پالیسی: بنیادی اجزاء کے لیے 12 ماہ کی وارنٹی9
- حسب ضرورت: حسب ضرورت سکرو قطر/لیڈ، غیر-معیاری ماؤنٹنگ انٹرفیس
اکثر پوچھے گئے سوالات
س: ±0.01 ملی میٹر ریپیٹ ایبلٹی درستگی حاصل کرنے کے لیے کیا شرائط ہیں؟
A: مسلسل درجہ حرارت (20±2 ڈگری) کے تحت حاصل کیا گیا، کمپن-مفت ماحول، C3-گریڈ بال سکرو کا استعمال کرتے ہوئے دوہری گائیڈ ریل متوازی کیلیبریشن (0.02mm/m سے کم یا اس کے برابر)، بند لوپ سرو موٹرز کے ساتھ مل کر۔ اصل درستگی لوڈ/رفتار/ بڑھتے ہوئے سختی کے ساتھ مختلف ہو سکتی ہے – براہ کرم تشخیص کے لیے ہمارا لوڈ سمولیشن سافٹ ویئر استعمال کریں۔
س: انسٹالیشن کے دوران ڈوئل گائیڈ ریلوں کی ہم آہنگی کو کیسے یقینی بنایا جائے؟
A: ڈائل انڈیکیٹر کے ساتھ درست سیدھا (0.01mm/m درستگی) استعمال کریں۔ سب سے پہلے بنیادی ریل کو بنیاد پر درست کریں، پھر ثانوی ریل کو تلاش کرنے والے پنوں یا شیمز کے ساتھ ایڈجسٹ کریں۔ حتمی متوازی پوری لمبائی میں 0.05 ملی میٹر سے کم یا اس کے برابر ہونی چاہیے۔
سوال: کیا یہ غیر-معیاری اسٹروک حسب ضرورت کو سپورٹ کرتا ہے؟ کم از کم اپنی مرضی کی لمبائی کیا ہے؟
A: 50mm سے 1050mm تک (50mm انکریمنٹ میں) حسب ضرورت اسٹروک دستیاب ہیں۔ کم از کم معیاری اسٹروک 100 ملی میٹر ہے۔ غیر-معیاری اسٹروک کے لیے، ماؤنٹنگ ہول ڈسٹنس ڈرائنگ فراہم کریں - لیڈ ٹائم 2-3 ہفتوں تک بڑھتا ہے۔
